LCR-8220A je vysokofrekvenční LCR měřič od firmy GW Instek, s maximální testovací frekvenci až 20 MHz. Má 7" LCD displej a vyznačuje se vysokou přesností měření (0,08 %).
Výsledky měření lze prezentovat číselně nebo graficky podle zvoleného režimu měření, což uživatelům umožňuje optimálně interpretovat vlastnosti DUT. Zároveň poskytuje celou řadu standardních rozhraní, jako je zařízení USB / RS-232C / LAN / Handler a GPIB.
Kromě toho podporuje funkci ukládání dat do USB při provozu v grafickém režimu. Naměřené charakteristické křivky a hodnoty DUT se ukládají pro následnou analýzu. Široká škála funkcí přístroje LCR-8220A může uživatelům pomoci s požadavky na testování pasivních součástek ve výzkumu, vývoji, inženýrství a výrobě.
- Testovací frekvence: DC, 10Hz~20MHz / 6 digitů / ±0,0007%
- Výstupní impedance: 25Ω / 100Ω (volitelné)
- Režim dvou křivek rozmítání současně
- Analýza modelu ekvivalentního obvodu
- Vnitřní DC předpětí ±12V
- Funkce ALC (automatické řízení citlivosti)

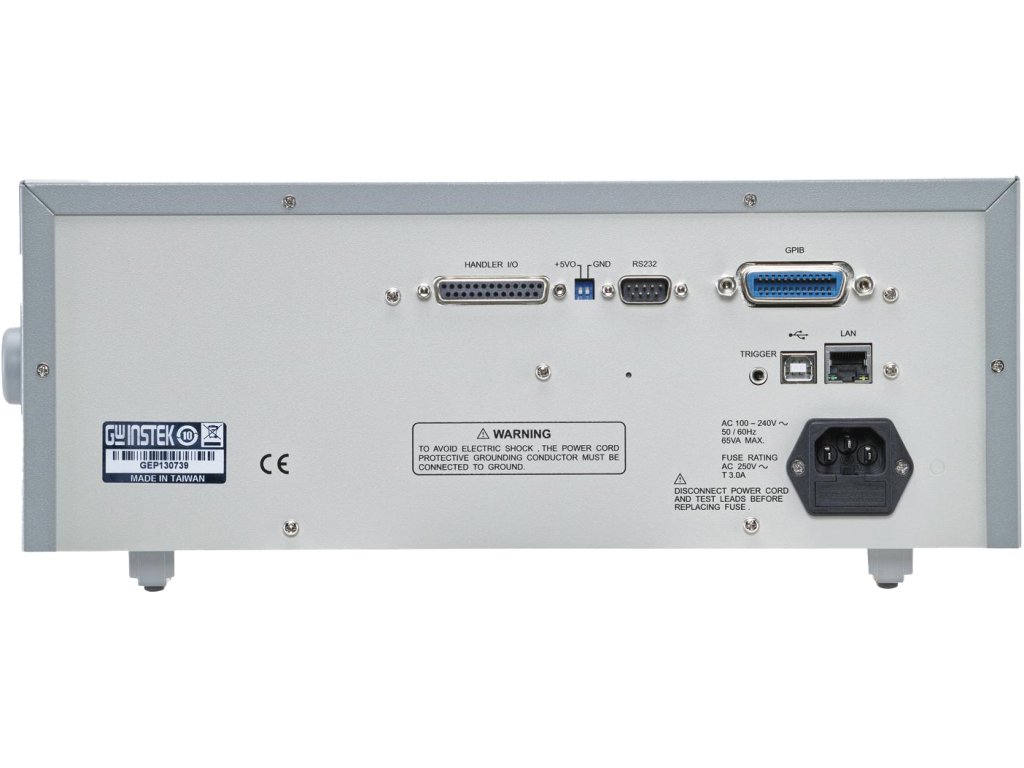

- Standardní rozhraní: RS-232C, USB Host/Device, LAN, GPIB a Handler
- Univerzální napájecí vstup
- Základní přesnost: ±0,08%
- Rychlost testu:
- MAX: 2,5 ms(>10kHz), FAST: 50ms(>20Hz), MEDIUM: 100ms
- SLOW: 300ms, SLOW2: 600ms
- ÚROVEŇ TESTOVACÍHO SIGNÁLU
- AC Napětí: 10mV ~ 2Vrms (FREQ. ≦ 1MHz), 10mV ~ 1Vrms (FREQ. > 1MHz or FREQ. ≦ 1MHz and RO=25Ω)
- AC Proud: 100μA ~ 20mArms (RO=100Ω), 200μA ~ 40mArms (RO=25Ω)
- DCR Napětí: 1Vdc (40mA max.)
- Parametry měření:
- Současně lze měřit a zobrazovat maximálně čtyři parametry
- Impedance (Z), Indukčnost (Ls / Lp), Kapacita (Cs / Cp), Střídavý odpor (Rs / Rp), Faktor kvality (Q), Činitel rozptylu (D), Admitance (Y), Vodivost (G), Reaktance (X), Fázový úhel (θd / θr), Susceptibilita (B), Stejnosměrný odpor (Rdc)
Doplňkové parametry
| Kategorie: | LCR měřiče |
|---|---|
| Hmotnost: | 3.3 kg |
