kalibrační sada Siglent F503FE

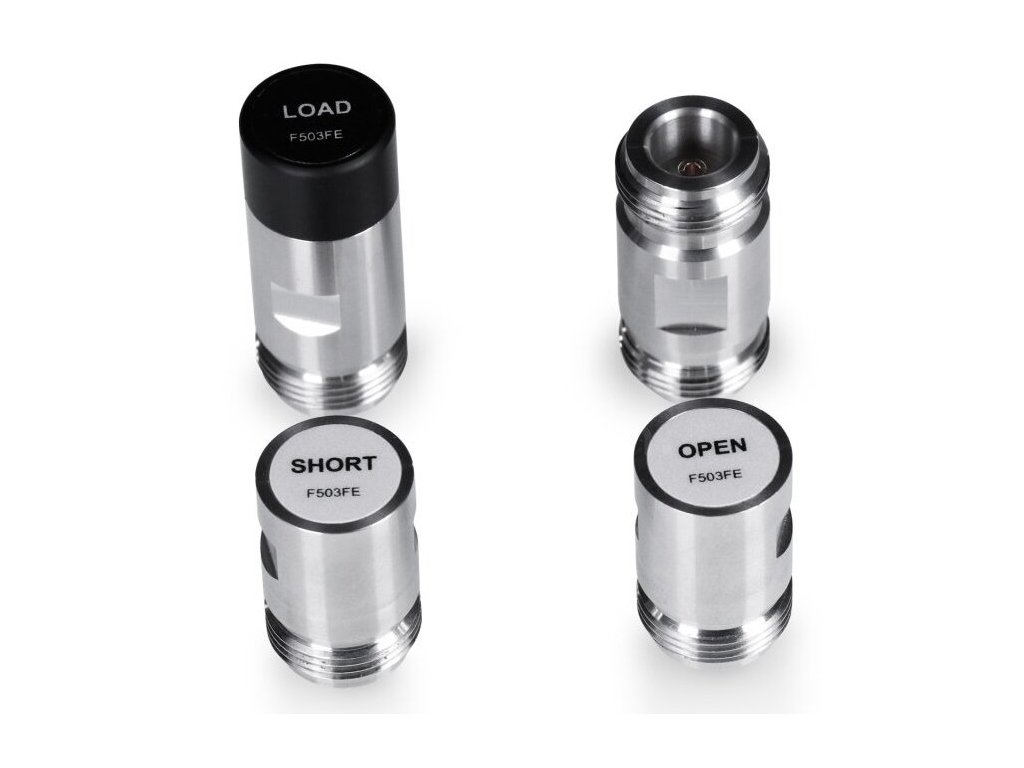

Siglent F503FE je mechanická kalibrační sada obsahující jednotlivé standardy pro charakterizaci systematických chyb, které se používají ke kalibraci skalárních nebo vektorových analyzátorů sítě SVA1000X. Standardy Siglent obsahují pevné koncovky, otevřené obvody, zkraty a průchozí adaptéry. Sada F503FE je určená pro pásmo DC - 4,5 GHz, koncovky jsou 3,5mm N-Female, impedance je 50 Ω.
Specifikace konektorů:
- Otevřený konec: N-Female, DC ~ 4,5 GHz, fázová odchylka ≤ ± 1,0°
- Zkratovaný konec: N-Female, DC ~ 4,5 GHz, fázová odchylka ≤ ± 1,0°
- Zátěž: konec: N-Female DC ~ 4,5 GHz, SWR ≤ 1,04 (zpětná ztráta ≥ -34 dB)
- Průchodka: N(Female) - N(Female), DC - 9 GHz, SWR ≤ 1,035 (zpětná ztráta ≥ -35 dB), vložená ztráta ≤ 0,1 dB, zpoždění = 55,3 ps
Další parametry :
- Impedance 50 Ω
- Výkon 1 W
- Standardní rozhraní IEC 60169-16
- Výdrž > 2000
- Kroutící moment: 1,35 Nm
- Klíč 19 mm
- Teplota: -15°C ~ +35°C
