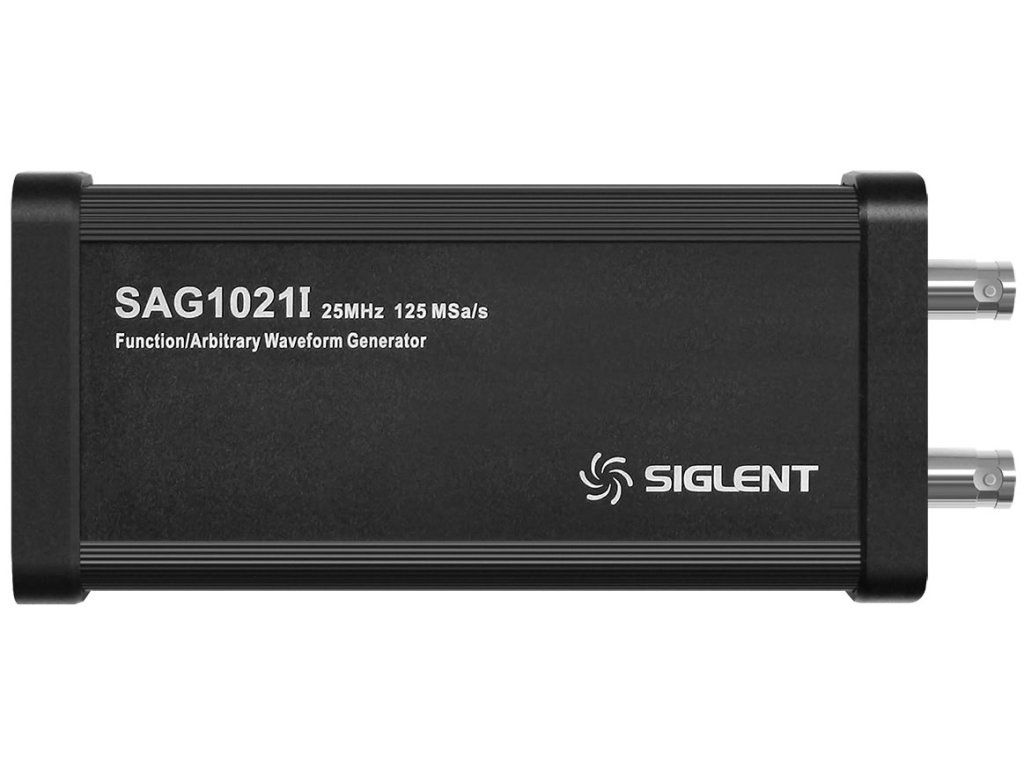

HW rozšíření SAG1021I (25 MHz generátor)
Siglent SAG1021I je 25 MHz jednokanálový generátor funkcí/libovolných průběhů.
SAG1021I je navržen jako příslušenství pro použití s osciloskopy SDS 800X HD, SDS1000X HD, čtyřkanálovými osciloskopy SDS1000X-E, SDS2000X-E, SDS3000X HD, SDS5000X a SDS6000A. Výstupní signály: sinusový, obdélníkový, rampa, pulzní, šumový, stejnosměrný a 45 vestavěných průběhů. K libovolným průběhům lze přistupovat a upravovat je pomocí softwaru EasyWave pro PC.
Výstupy: 1
Max. výstupní frekvence: 25 MHz
Vzorkovací frekvence: 125 MSa/s
Rozlišení frekvence: 1 μHz
Přesnost frekvence: ±50 ppm
Vertikální rozlišení: 14 bitů
Rozsah amplitudy: 1,5 ～ +1,5 V (zátěž 50 Ω), -3 ～ +3 V (zátěž s vysokou impedancí)
Typy průběhů: sinus, obdélník, rampa, pulz, šum, stejnosměrný a 45 vestavěných průběhů
Výstupní impedance: 50 Ω ± 2 %
Ochrana: Ochrana proti přepětí, ochrana omezující proud
Izolační napětí: ±42 Vpk
Doplňkové parametry
| Kategorie: | Generátory funkcí |
|---|---|
| Hmotnost: | 0.43 kg |
