generátor SIGLENT SDG1022X Plus
Siglent SDG1022X Plus je nový dvoukanálový generátor funkcí a libovolných průběhů s výstupním kmitočtem do 25 MHz, vzorkovacím kmitočtem 1 GSa/s, vertikálním rozlišením 16 bitů, hloubkou paměti 8 Mpts a maximální výstupní amplitudou ±10 V.
Zařízení je navrženo pro přesné měření a generování signálů v laboratorních, vývojových a testovacích aplikacích. Maximální výstupní frekvence činí 30 MHz, přístroj nabízí vysokou věrnost signálu, nízké zkreslení a široké modulační možnosti.
Hlavní technické vlastnosti SDG1022X Plus:
-
Dva nezávislé výstupní kanály s max. frekvencí 25 MHz.
-
Vzorkovací frekvence 1 GSa/s pro přesnou časovou rekonstrukci.
-
Vertikální rozlišení 16 bitů pro věrné generování signálu s nízkým šumem.
-
TrueArb technologie: bodově definované generování signálů s eliminací chybných vzorků, zaručuje nízké zkreslení.
-
EasyPulse technologie: generuje čtvercové/pulsní průběhy bez jitteru i při nesoudělném poměru výstupní frekvence a vzorkování.
-
Délka libovolného průběhu až 8 Mpts/kanál.
-
Výstupní rozsah ±10 V (do zátěže 50 Ω/Hi-Z).
-
Podpora modulací: AM, FM, PM, PWM, PSK, FSK, ASK atd.
-
Multi-pulzní výstup: vhodný pro měření přechodových dějů ve spínacích obvodech.
-
Generátor PRBS: pseudonáhodné sekvence až do 40 Mbps.
-
Režimy Sweep a Burst s nastavitelnými parametry.
-
Sekvenční přehrávání: možnost přehrávání vícekrokových průběhů.
-
Frekvenční čítač: až do 200 MHz.
-
Displej 4,3" LCD: barevný, přehledné GUI.

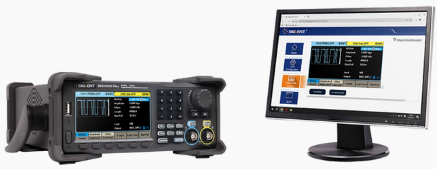

Vzdálené ovládání přes prohlížeč:
Vestavěný WebServer umožňuje ovládání a monitoring generátoru prostřednictvím běžného internetového prohlížeče – bez potřeby instalace dalšího softwaru.

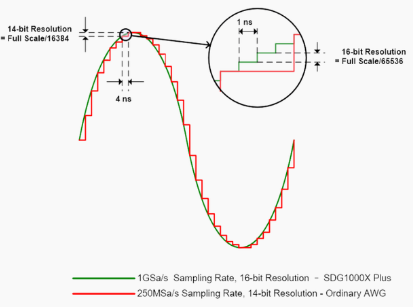

Vzorkovací systém:
1 GSa/s a 16bitová architektura poskytují vysokou přesnost jak v časové, tak amplitudové doméně. To umožňuje generování signálů s nízkým zkreslením a vysokou věrností.

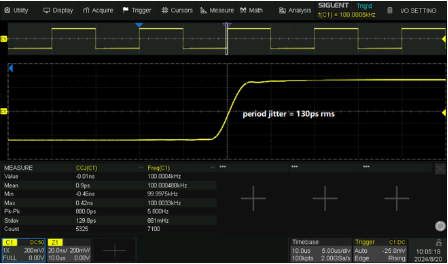

EasyPulse technologie:
Odstraňuje problém jitteru u DDS při generování čtvercových/pulsních signálů v případech, kdy výstupní frekvence není celočíselným násobkem vzorkování. Nabízí precizní kontrolu náběžné a sestupné hrany.

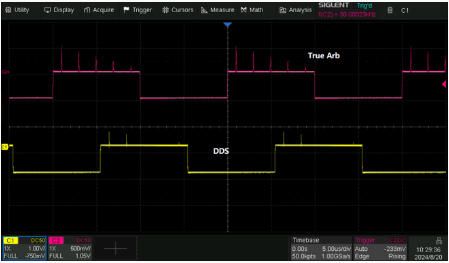

TrueArb technologie:
Na rozdíl od tradiční DDS (Direct Digital Synthesis) využívá bodové generování (point-by-point), čímž eliminuje jitter a zkreslení vzniklé přeskakováním vzorků. Podporuje frekvence od 1 μSa/s do 250 MSa/s a délky průběhů od 24 bodů do 8 Mpts. Plně spolupracuje s funkcí sekvenčního přehrávání.
Součást balení:
-
1× generátor Siglent SDG1022X Plus
-
1× záruční list
-
1× napájecí kabel
-
1× USB kabel
-
1× stručný návod k použití
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 3.48 kg |
