Vlajková loď řady DG5000 Pro

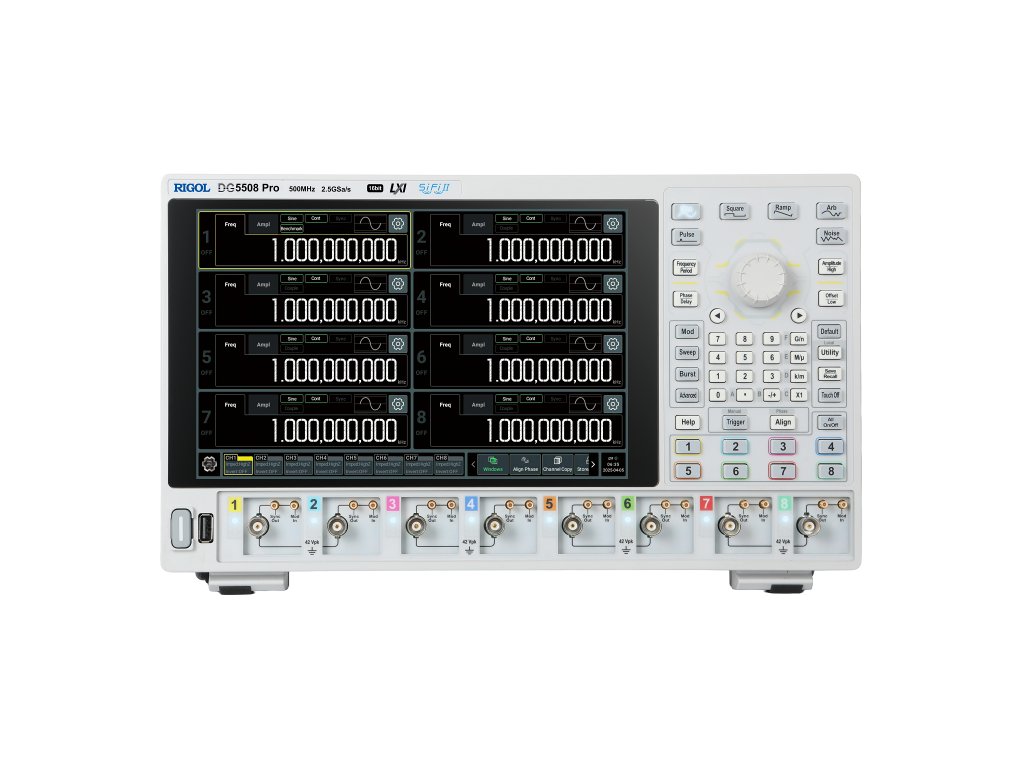

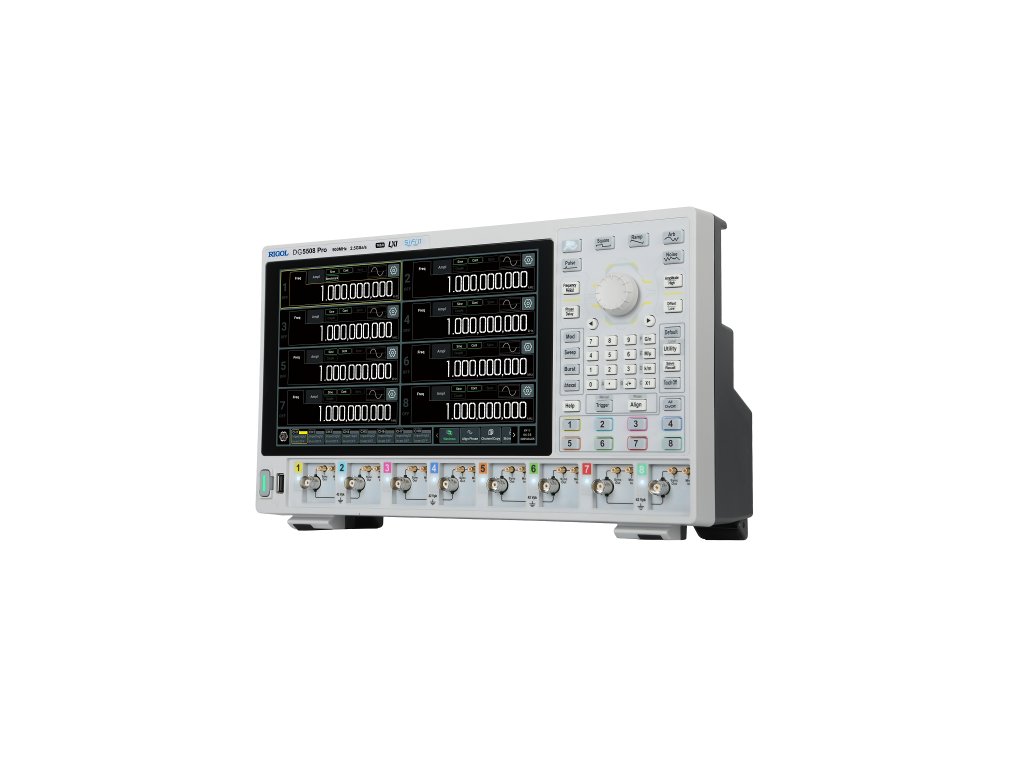

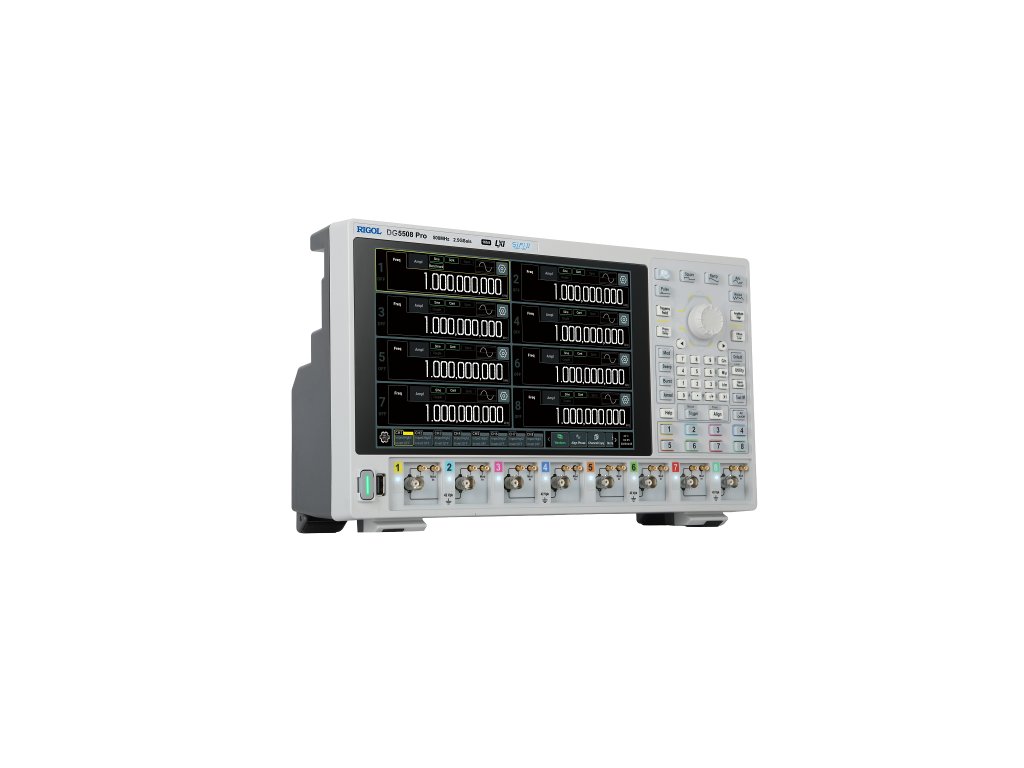

RIGOL DG5508 Pro představuje nejvýkonnější model celé řady DG5000 Pro a je navržen pro nejnáročnější laboratorní, vývojové a validační aplikace. Nabízí 8 plně nezávislých výstupních kanálů s maximální výstupní frekvencí až 500 MHz, vzorkovací frekvencí 2.5 GSa/s a 16bitovým vertikálním rozlišením, díky čemuž umožňuje přesné generování i velmi komplexních vysokorychlostních signálových scénářů.
Paralelní generování a precizní časová synchronizace
Osmikanálová konfigurace umožňuje současné generování rozdílných průběhů s přesnou časovou a fázovou vazbou mezi jednotlivými kanály. DG5508 Pro podporuje arbitrární průběhy až do délky 64 Mpts na kanál s volitelným rozšířením na 128 Mpts/CH a širokou škálu pokročilých režimů včetně sekvencí, IQ modulace, pattern, multi-tone a vícepulzních signálů. To z něj činí ideální nástroj pro testování komplexních systémů, vícekanálových převodníků a moderních komunikačních rozhraní.
Profesionální ovládání a systémová připravenost
RIGOL DG5508 Pro je vybaven 10.1" dotykovým HD displejem, který umožňuje přehlednou konfiguraci všech osmi kanálů současně. Vestavěné webové vzdálené ovládání usnadňuje spolupráci vývojových týmů, dálkový přístup i integraci do automatizovaných testovacích systémů. Volitelný bateriový modul rozšiřuje možnosti použití také při měřeních mimo laboratorní prostředí.
| Model | Max. výstupní frekvence | Počet kanálů | Vertikální rozlišení | Vzorkovací frekvence | Délka průběhu | Doporučené použití |
| RIGOL DG5254 Pro | 250 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Vývoj, validace, vícekánálové testy |
| RIGOL DG5258 Pro | 250 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Komplexní vícekánálové systémy |
| RIGOL DG5354 Pro | 350 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Rychlé digitální a RF aplikace |
| RIGOL DG5358 Pro | 350 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Pokročilý vývoj a systémové testy |
| RIGOL DG5504 Pro | 500 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | High-speed digitální a RF vývoj |
| RIGOL DG5508 Pro | 500 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Nejnáročnější laboratorní aplikace |
| RIGOL DG5502 Pro | 500 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Vysokorychlostní dvoukanálové testy |
| RIGOL DG5352 Pro | 350 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Středně rychlé laboratorní aplikace |
| RIGOL DG5252 Pro | 250 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Základní vývoj a výuka |
Vysoká vzorkovací frekvence a nízké zkreslení
Díky 2.5 GSa/s vzorkovací frekvenci a výstupní frekvenci až 500 MHz zajišťuje DG5000 Pro stabilní a přesné generování signálů s minimálním harmonickým zkreslením.
Vlastní patterny a PRBS signály
Podpora PRBS2–PRBS32 a vlastních patternů až do baud rate 300M umožňuje efektivní testování digitálních I/O rozhraní a vícekanálových systémů.
Nová funkce Multi-Pulse
Editace 2–16 pulzů umožňuje generování přesně definovaných dvojpulzních signálů pro řízení výkonových polovodičů a analýzu jejich dynamických vlastností.
Pokročilé sekvenční generování 512 událostí
Umožňuje sloučit rozsáhlé testovací scénáře do jediné sekvence, čímž výrazně zvyšuje efektivitu a opakovatelnost měření.
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 5.3 kg |
