Vysokofrekvenční výkon pro náročné aplikace

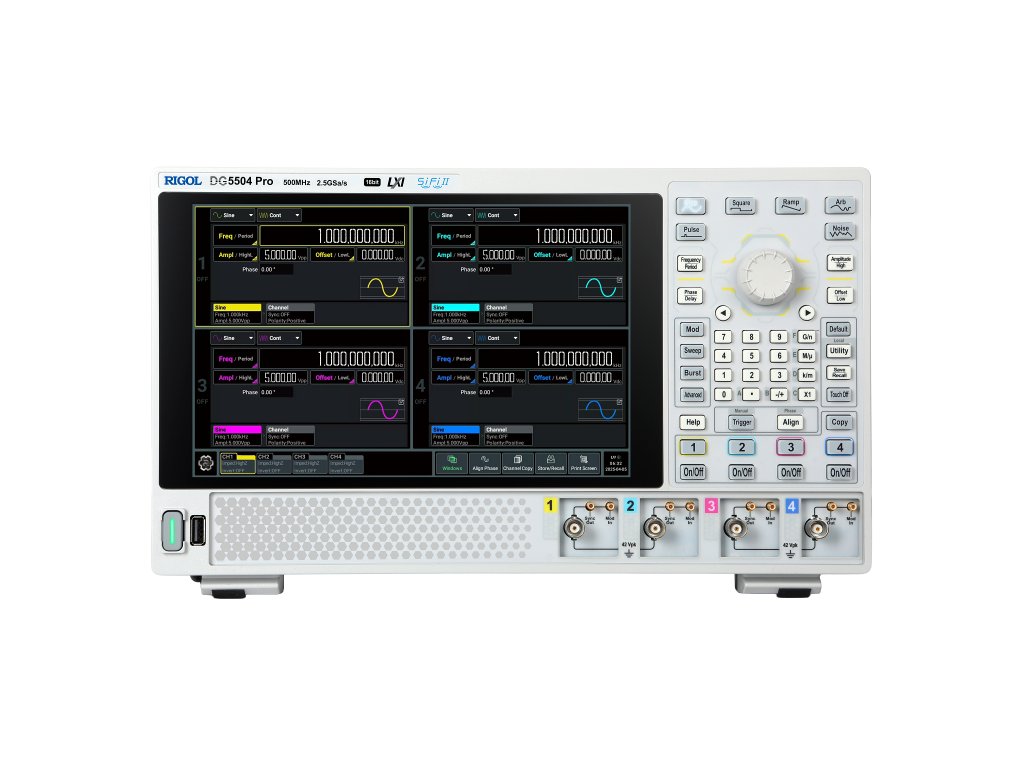

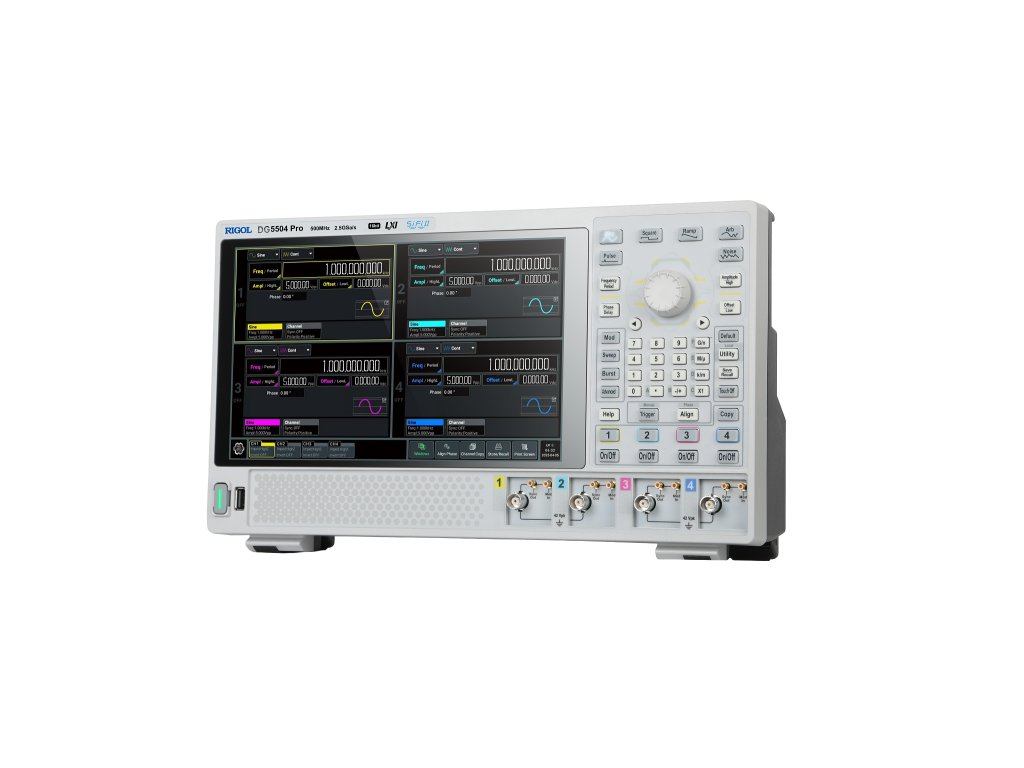

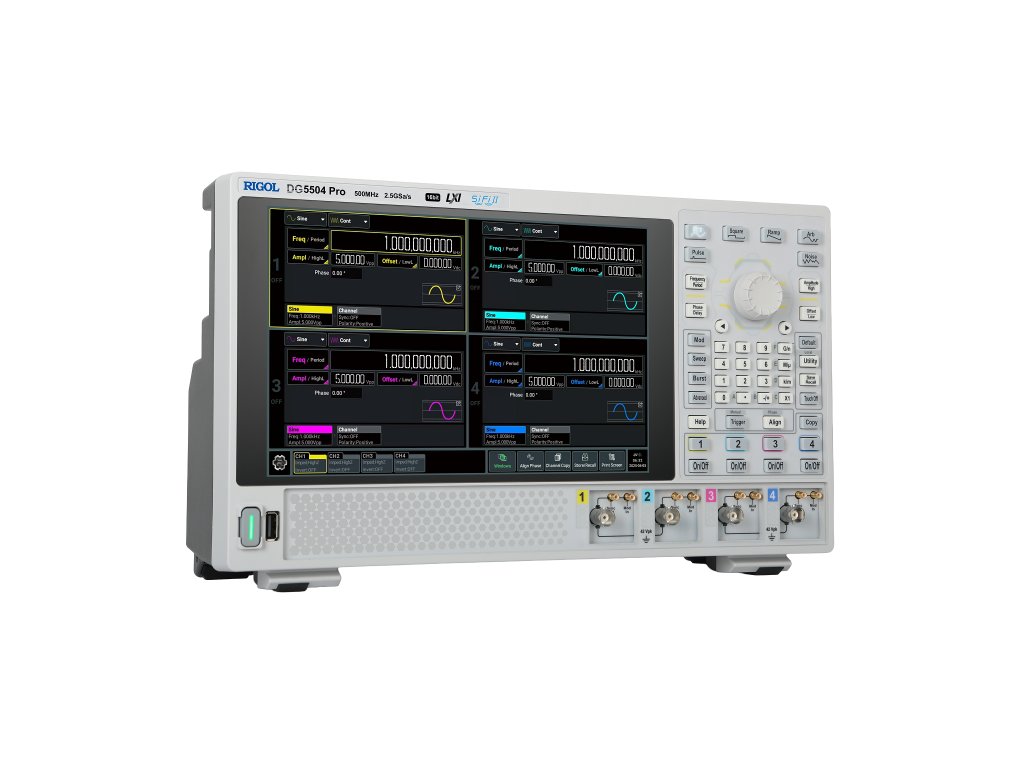

RIGOL DG5504 Pro je profesionální čtyřkanálový arbitrární generátor signálů navržený pro aplikace, kde je vyžadována vysoká šířka pásma a maximální signálová integrita. Nabízí výstupní frekvenci až 500 MHz, vzorkovací frekvenci 2.5 GSa/s a 16bitové vertikální rozlišení, což z něj činí vhodný nástroj pro vývoj vysokorychlostní digitální elektroniky, RF obvodů a moderních komunikačních systémů.
Detailní řízení průběhů a realistické simulace
Generátor podporuje arbitrární průběhy až do délky 64 Mpts na kanál s možností rozšíření na 128 Mpts/CH. K dispozici jsou pokročilé režimy generování včetně sekvencí, IQ modulace, pattern, multi-tone a vícepulzních signálů, které umožňují přesnou simulaci reálných provozních stavů. Vestavěný harmonický generátor až do 20. řádu usnadňuje testování nelinearit bez nutnosti externího vybavení.
Efektivní ovládání a snadná systémová integrace
RIGOL DG5504 Pro je vybaven 10.1" dotykovým HD displejem, který umožňuje přehledné nastavení všech čtyř kanálů současně. Podpora webového vzdáleného ovládání usnadňuje týmovou spolupráci, automatizaci měření a integraci do komplexních testovacích sestav. Volitelný bateriový modul umožňuje využití i při měřeních mimo standardní laboratorní prostředí.
| Model | Max. výstupní frekvence | Počet kanálů | Vertikální rozlišení | Vzorkovací frekvence | Délka průběhu | Doporučené použití |
| RIGOL DG5254 Pro | 250 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Vývoj, validace, vícekánálové testy |
| RIGOL DG5258 Pro | 250 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Komplexní vícekánálové systémy |
| RIGOL DG5354 Pro | 350 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Rychlé digitální a RF aplikace |
| RIGOL DG5358 Pro | 350 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Pokročilý vývoj a systémové testy |
| RIGOL DG5504 Pro | 500 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | High-speed digitální a RF vývoj |
| RIGOL DG5508 Pro | 500 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Nejnáročnější laboratorní aplikace |
| RIGOL DG5502 Pro | 500 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Vysokorychlostní dvoukanálové testy |
| RIGOL DG5352 Pro | 350 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Středně rychlé laboratorní aplikace |
| RIGOL DG5252 Pro | 250 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Základní vývoj a výuka |
Vysoká vzorkovací frekvence a nízké zkreslení
Díky 2.5 GSa/s vzorkovací frekvenci a výstupní frekvenci až 500 MHz poskytuje DG5000 Pro stabilní a přesné generování signálů s minimálním harmonickým zkreslením.
Vlastní patterny a PRBS signály
Podpora PRBS2–PRBS32 a vlastních patternů až do baud rate 300M umožňuje efektivní ověřování funkčnosti digitálních I/O rozhraní bez nutnosti externích generátorů.
Nová funkce Multi-Pulse
Možnost editace 2–16 pulzů umožňuje generování dvojpulzních signálů pro řízení MOSFET, IGBT a moderních výkonových polovodičů a analýzu jejich dynamických parametrů.
Pokročilé sekvenční generování 512 událostí
Umožňuje sloučit komplexní testovací scénáře do jediné sekvence, čímž zkracuje dobu testování a zvyšuje celkovou efektivitu měření.
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 4.6 kg |
