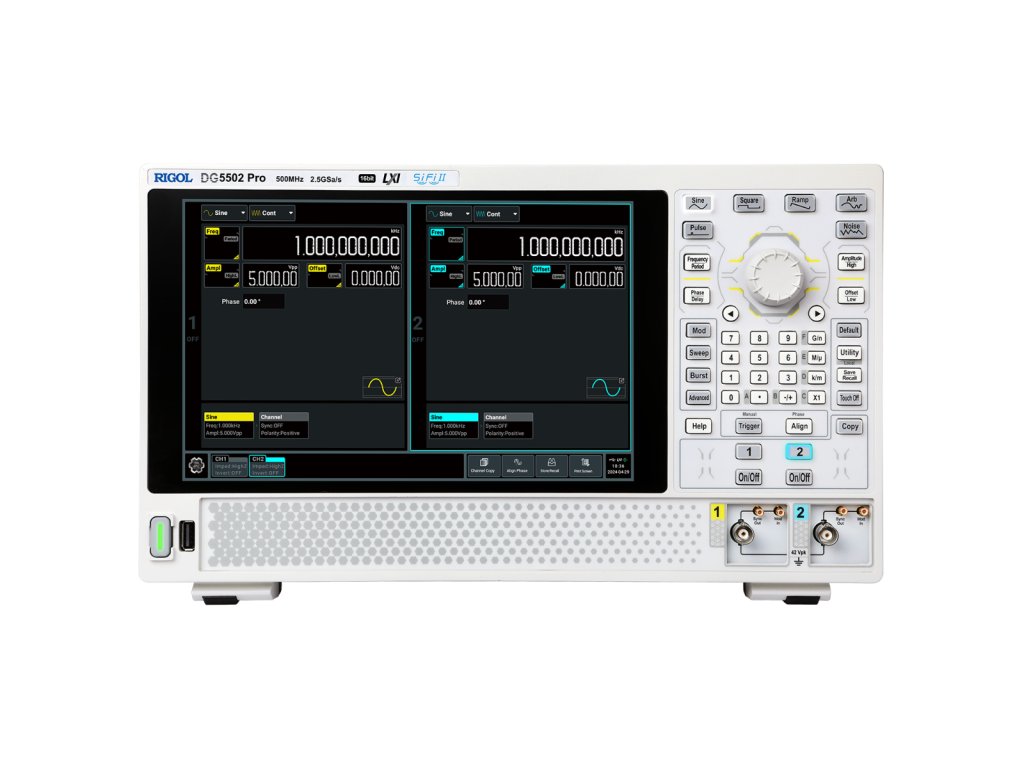

generátor RIGOL DG5502 Pro
RIGOL DG5502 Pro je programovatelný generátor libovolného tvaru vlny s šířkou pásma 500 MHz, s dvoukanálovým od země izolovaným výstupem. 2,5 GSa/sa 64 Mpts (128Mpts opt.) paměť, EU kabel
Kompaktní dvoukanálový generátor s maximálním výkonem
RIGOL DG5502 Pro je vysoce výkonný dvoukanálový arbitrární generátor signálů, který přináší špičkové parametry řady DG5000 Pro do kompaktní a přehledné konfigurace. Nabízí maximální výstupní frekvenci až 500 MHz, vzorkovací frekvenci 2.5 GSa/s a 16bitové vertikální rozlišení, díky čemuž je ideální pro aplikace, kde je klíčová vysoká signálová kvalita a není nutná velká kanálová hustota.
Přesná synchronizace a pokročilé signálové režimy
Dva plně nezávislé kanály umožňují přesnou časovou a fázovou synchronizaci, což je zásadní při testování vysokorychlostních rozhraní, zesilovačů, převodníků nebo RF bloků. DG5502 Pro podporuje arbitrární průběhy až do délky 64 Mpts na kanál s volitelným rozšířením na 128 Mpts/CH a širokou paletu režimů včetně sekvencí, IQ modulace, pattern, multi-tone a vícepulzních signálů.
Efektivní ovládání a snadná integrace
Přístroj je vybaven 10.1" dotykovým HD displejem, který zajišťuje rychlou a přehlednou konfiguraci obou kanálů. Podpora webového vzdáleného ovládání usnadňuje integraci do automatizovaných měřicích sestav i vzdálenou spolupráci v týmu. Volitelný bateriový modul navíc umožňuje použití i při měřeních mimo standardní laboratorní prostředí.
| Model | Max. výstupní frekvence | Počet kanálů | Vertikální rozlišení | Vzorkovací frekvence | Délka průběhu | Doporučené použití |
| RIGOL DG5254 Pro | 250 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Vývoj, validace, vícekánálové testy |
| RIGOL DG5258 Pro | 250 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Komplexní vícekánálové systémy |
| RIGOL DG5354 Pro | 350 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Rychlé digitální a RF aplikace |
| RIGOL DG5358 Pro | 350 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Pokročilý vývoj a systémové testy |
| RIGOL DG5504 Pro | 500 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | High-speed digitální a RF vývoj |
| RIGOL DG5508 Pro | 500 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Nejnáročnější laboratorní aplikace |
| RIGOL DG5502 Pro | 500 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Vysokorychlostní dvoukanálové testy |
| RIGOL DG5352 Pro | 350 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Středně rychlé laboratorní aplikace |
| RIGOL DG5252 Pro | 250 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Základní vývoj a výuka |
Vysoká vzorkovací frekvence a nízké zkreslení
Vzorkovací frekvence 2.5 GSa/s v kombinaci s výstupní frekvencí až 500 MHz zajišťuje přesné generování signálů s nízkým zkreslením i při vysokých frekvencích.
Vlastní patterny a PRBS signály
Podpora PRBS2–PRBS32 a vlastních patternů až do baud rate 300M umožňuje efektivní testování digitálních rozhraní a vysokorychlostních datových cest.
Nová funkce Multi-Pulse
Editace 2–16 pulzů umožňuje generování přesně definovaných dvojpulzních signálů pro řízení výkonových polovodičů a analýzu jejich dynamického chování.
Pokročilé sekvenční generování 512 událostí
Umožňuje sloučit složité testovací scénáře do jediné sekvence, čímž zvyšuje opakovatelnost měření a šetří čas při vývoji.
Doplňkové parametry
| Kategorie: | Generátory funkcí |
|---|---|
| Hmotnost: | 4.2 kg |
