Osmikanálový generátor pro vysokorychlostní aplikace

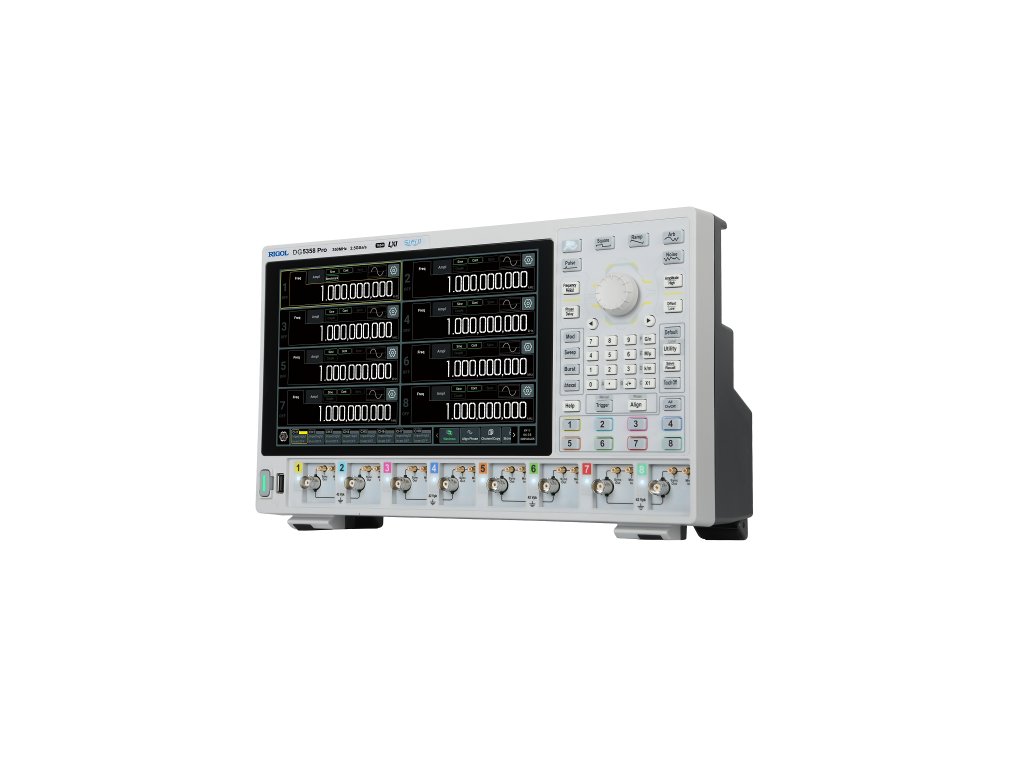

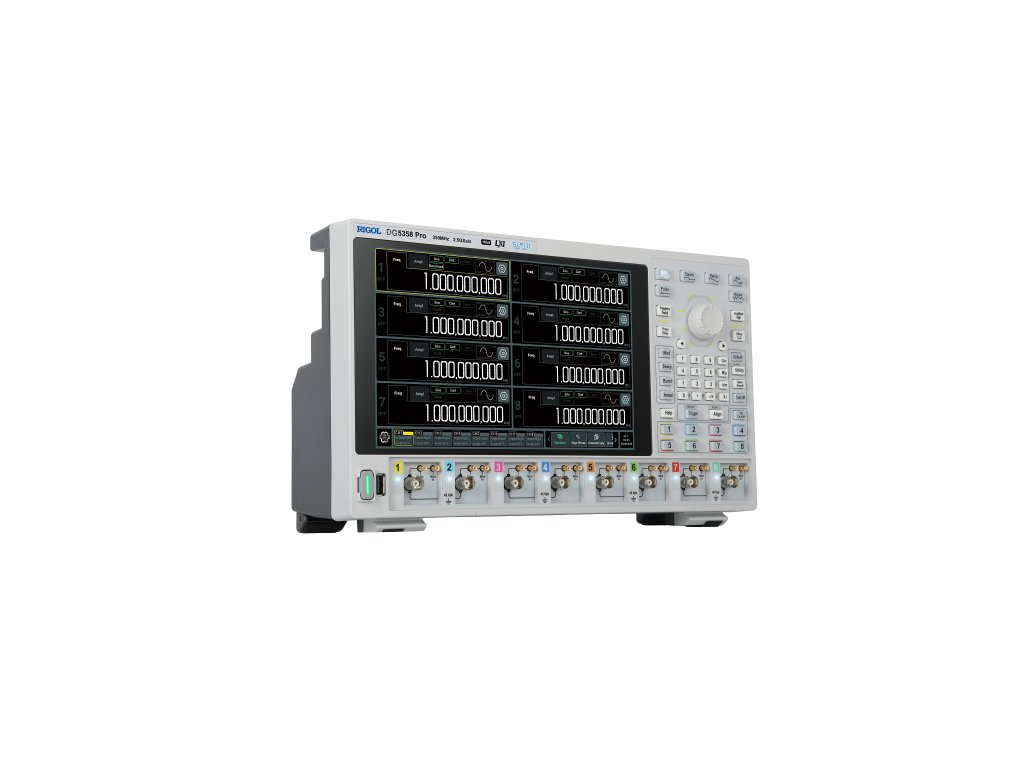

RIGOL DG5358 Pro je špičkový osmikanálový arbitrární generátor signálů, navržený pro vývoj a validaci komplexních elektronických systémů, kde je nutná kombinace vyšší frekvence a paralelního generování více signálů. Každý kanál nabízí maximální výstupní frekvenci 350 MHz, vzorkovací frekvenci 2.5 GSa/s a 16bitové vertikální rozlišení, což umožňuje přesnou práci i s velmi rychlými digitálními a RF signály.
Synchronizované kanály a realistické signálové scénáře
Osm plně nezávislých kanálů umožňuje časovou synchronizaci, řízení fázových vztahů a současné generování rozdílných průběhů v rámci jednoho testovacího scénáře. Generátor podporuje arbitrární průběhy až do délky 64 Mpts na kanál (s volitelným rozšířením na 128 Mpts/CH) a pokročilé režimy včetně sekvencí, IQ modulace, pattern, multi-tone a vícepulzních signálů, které odpovídají reálným provozním podmínkám.
Intuitivní ovládání a integrace do testovacích sestav

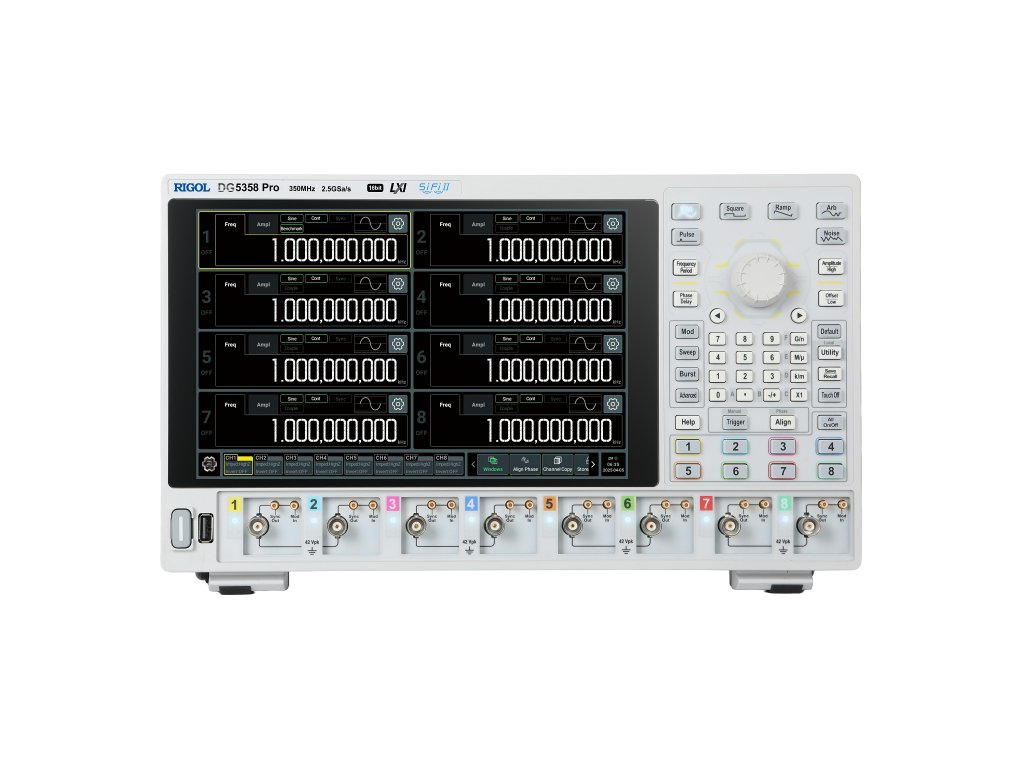

RIGOL DG5358 Pro je vybaven 10.1" dotykovým HD displejem, který poskytuje přehledné ovládání všech osmi kanálů současně. Díky podpoře webového vzdáleného ovládání a automatizačních rozhraní je ideální volbou pro systémové testování, validaci subsystémů a dlouhodobé měřicí sekvence. Volitelný bateriový modul navíc umožňuje použití i mimo klasické laboratorní prostředí.
| Model | Max. výstupní frekvence | Počet kanálů | Vertikální rozlišení | Vzorkovací frekvence | Délka průběhu | Doporučené použití |
| RIGOL DG5254 Pro | 250 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Vývoj, validace, vícekánálové testy |
| RIGOL DG5258 Pro | 250 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Komplexní vícekánálové systémy |
| RIGOL DG5354 Pro | 350 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Rychlé digitální a RF aplikace |
| RIGOL DG5358 Pro | 350 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Pokročilý vývoj a systémové testy |
| RIGOL DG5504 Pro | 500 MHz | 4 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | High-speed a RF vývoj |
| RIGOL DG5508 Pro | 500 MHz | 8 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Nejnáročnější laboratorní aplikace |
| RIGOL DG5502 Pro | 500 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Vysokorychlostní dvoukanálové testy |
| RIGOL DG5352 Pro | 350 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Středně rychlé laboratorní aplikace |
| RIGOL DG5252 Pro | 250 MHz | 2 | 16 bit | 2.5 GSa/s | až 128 Mpts (opt.) | Základní vývoj a výuka |

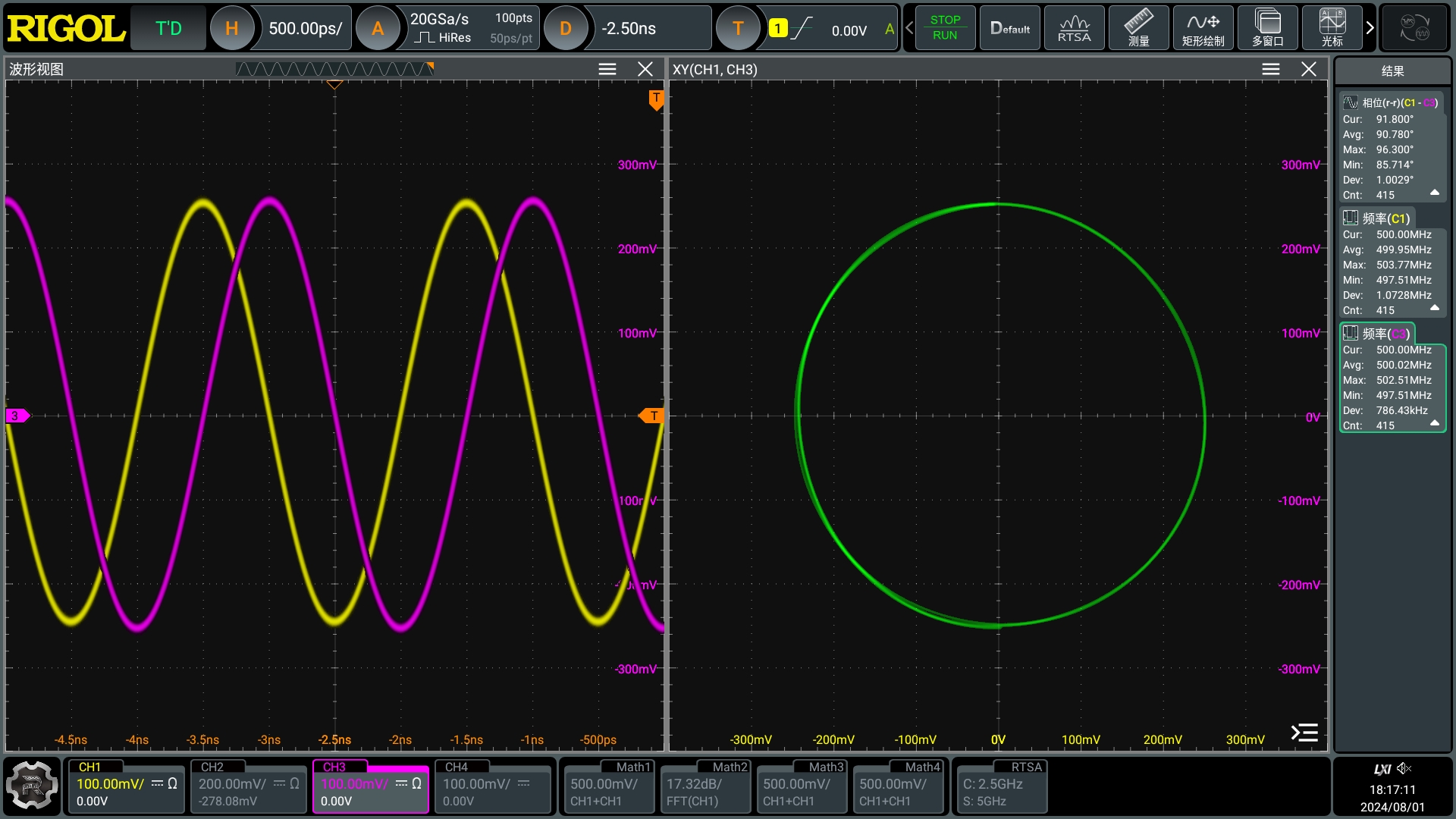

Vysoká vzorkovací frekvence a nízké zkreslení
Díky 2.5 GSa/s a vysoké signálové stabilitě umožňuje DG5358 Pro přesné generování i synchronizaci rychlých signálů na více kanálech současně.

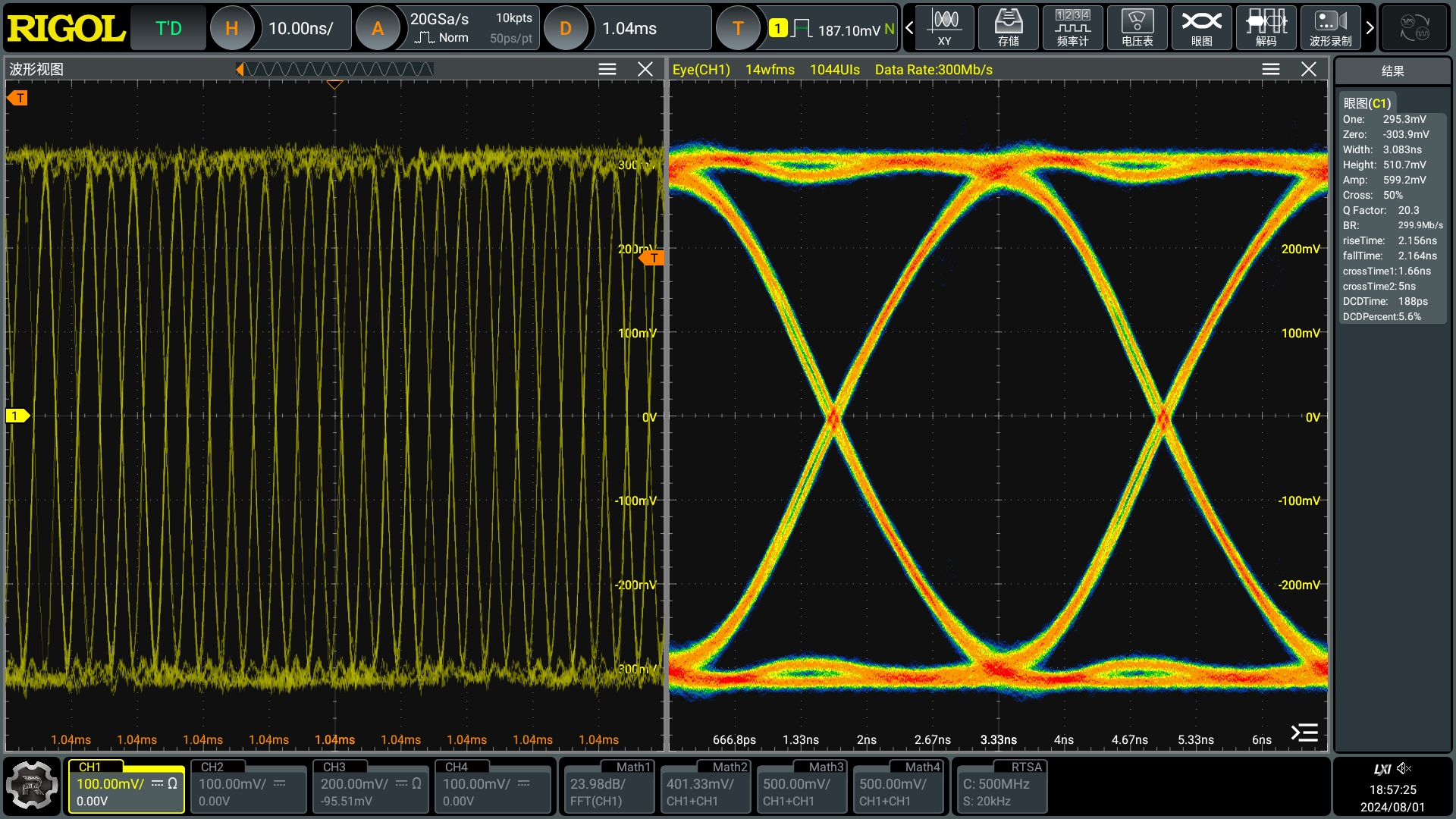

Vlastní patterny a PRBS signály
Podpora PRBS2–PRBS32 a vlastních patternů až do baud rate 300M umožňuje efektivní testování vysokorychlostních digitálních rozhraní.

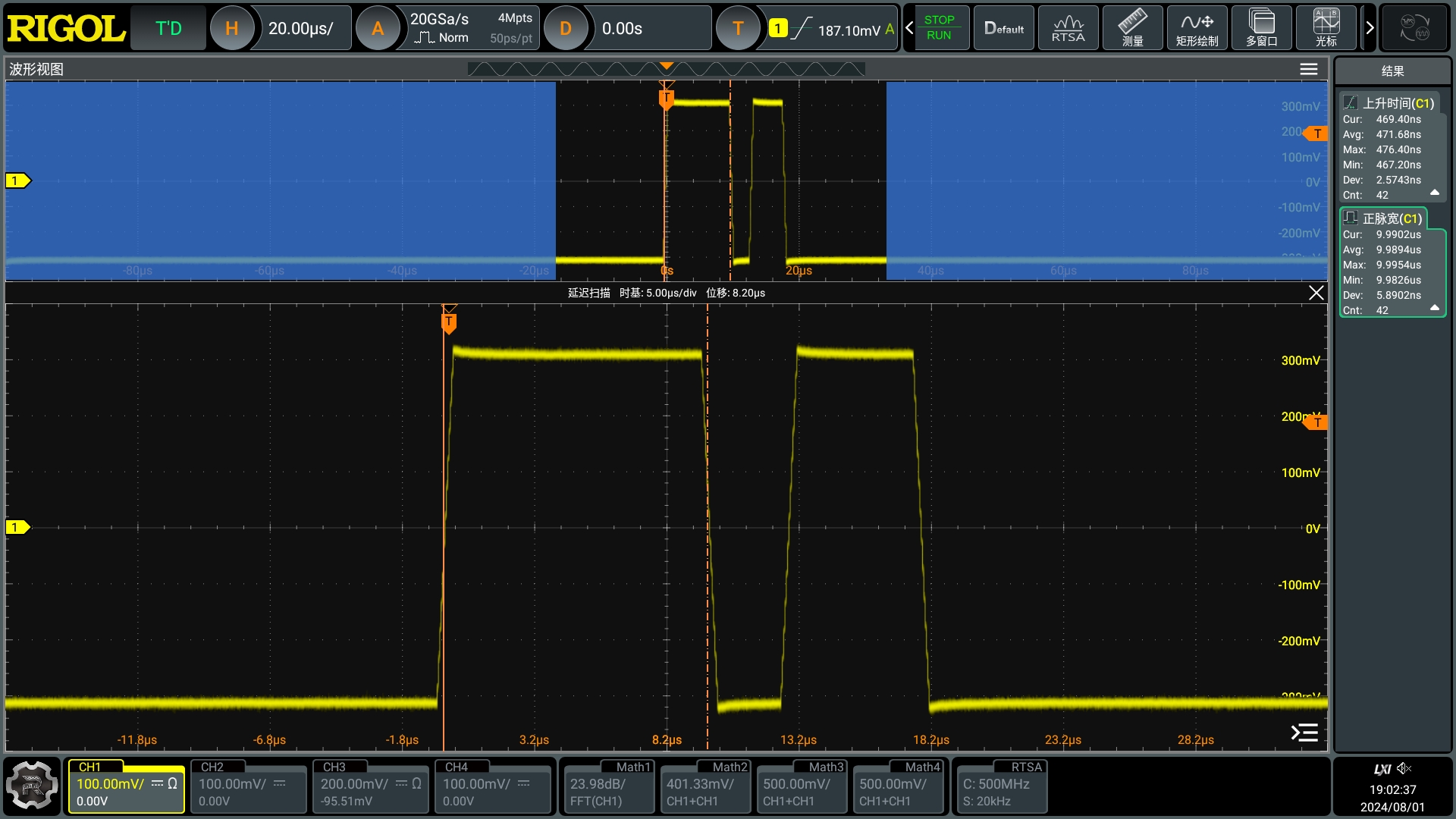

Funkce Multi-Pulse pro výkonovou elektroniku
Umožňuje generování komplexních vícepulzních sekvencí pro řízení MOSFET, IGBT a dalších výkonových polovodičů.

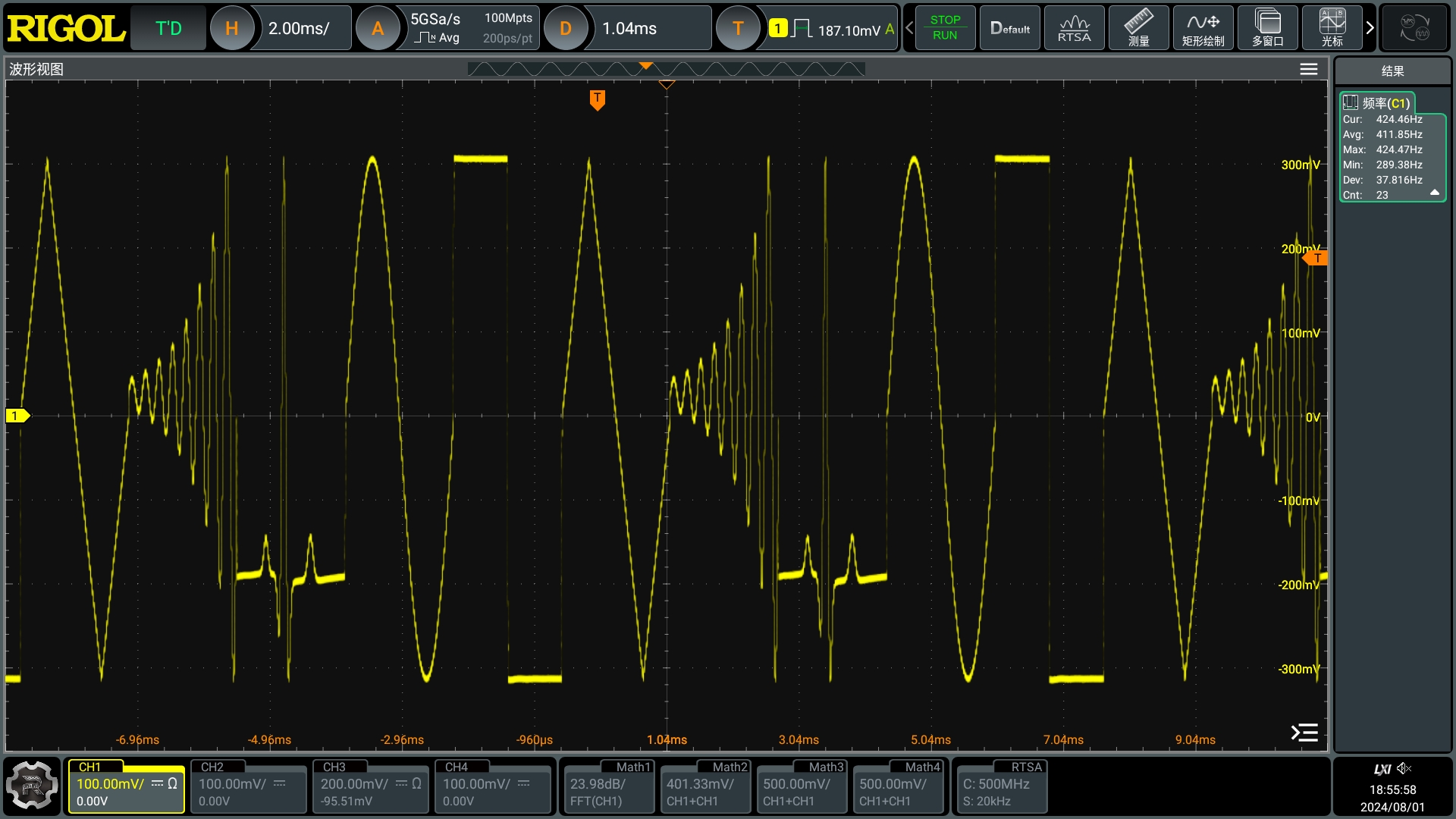

Sekvenční generování až 512 událostí
Umožňuje realizaci rozsáhlých testovacích scénářů v jediné sekvenci, což výrazně zvyšuje efektivitu systémového testování.
Doplňkové parametry
| Kategorie: | Měřicí technika |
|---|---|
| Hmotnost: | 5.3 kg |
