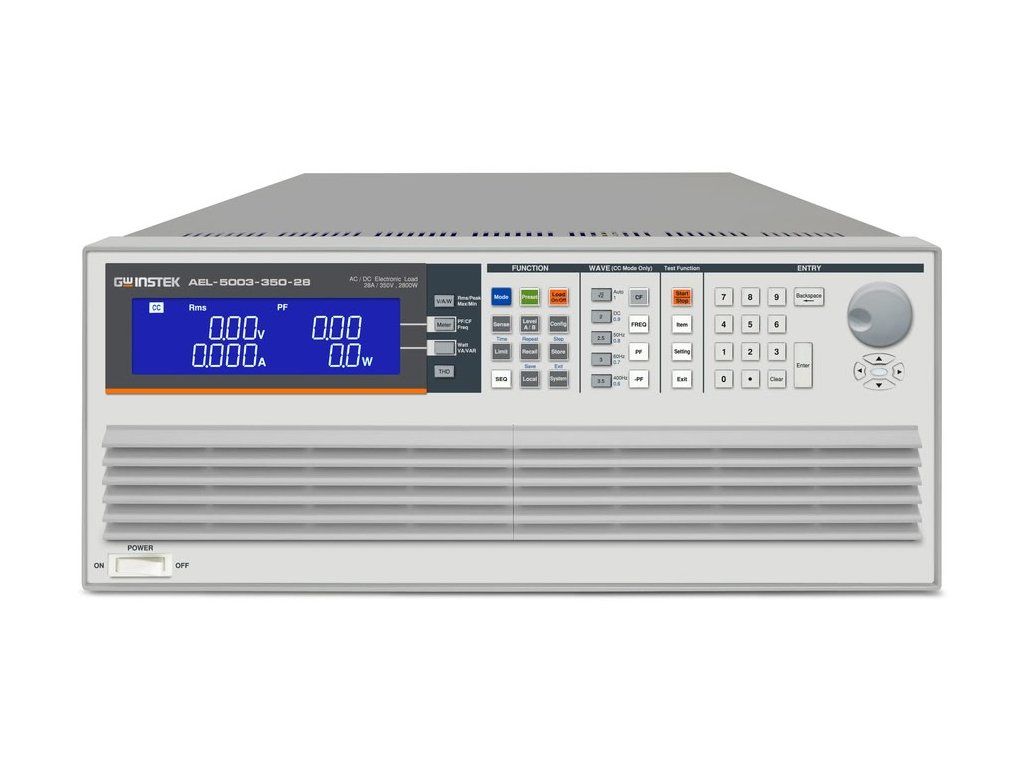

elektronická zátěž GW Instek AEL-5003-350-28

Parametry a funkce:

• Režimy zátěže: CC, lineární CC, CR, CV, CP a usměrňovač střídavého proudu
• Frekvenční rozsah: DC, 40 ~ 440 Hz
• Režim Turbo pro zdvojnásobení proudu a výkonu elektronické zátěže během 1 sekundy
• 8 jednotek zapojených paralelně až do 180 kW pro jednofázové a 540 kW pro třífázové zapojení. Třífázové zapojení zátěže do trojúhelníku nebo hvězdy, možnost synchronizovaného řízení jednou řídicí jednotkou
• Řízení úhlu zapínání a vypínání; nastavitelný rozsah 0–359 stupňů
• Zapínání v kladné nebo záporné půlvlně, podpora průběhů proudové fázové modulace SCR/TRIAC
• Volitelné rozhraní: GPIB, RS232, USB, LAN
• Rozměry: 177 × 440 × 558 mm
• Hmotnost 27,5 kg



Zátěž má vestavěné přesné měřicí obvody, jako je 16bitový A/D převodník a DSP, které poskytují přesné měřené položky, mezi něž patří efektivní hodnota napětí (Vrms), efektivní hodnota proudu (Arms) a výkon (Watt), voltampér (VA), činitel výkyvu (CF), účiník (PF), celkové harmonické zkreslení (THD), celkové harmonické zkreslení napětí (VTHD), celkové harmonické zkreslení proudu (ITHD), špičkový proud (Ipeak), maximální proud (Amax), minimální proud (Amin), maximální napětí (Vmax), minimální napětí (Vmin) a měření času. Kromě toho vestavěné testovací režimy zahrnují účinnost UPS, účinnost FV střídače, dobu zálohování UPS, dobu vybíjení baterie, dobu přepnutí UPS, vypnutí/nevypnutí pojistky/jističe, simulaci zkratu, OCP, OPP a další testovací režimy.
