diferenciální optická sonda SIGLENT ODP6100B

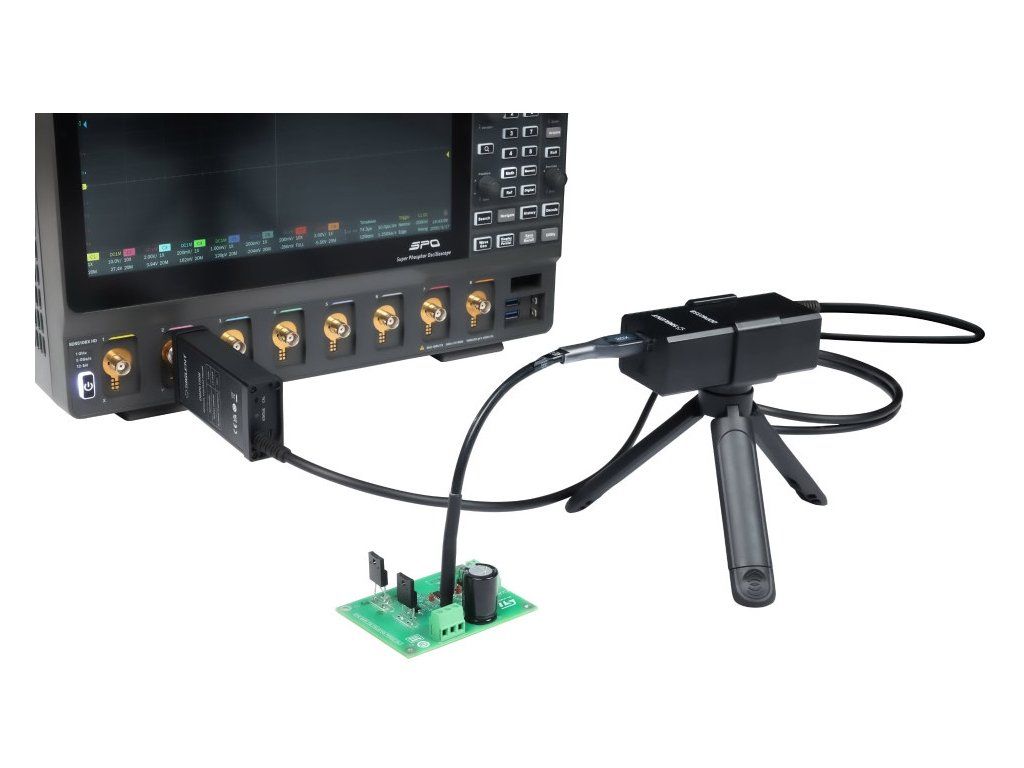

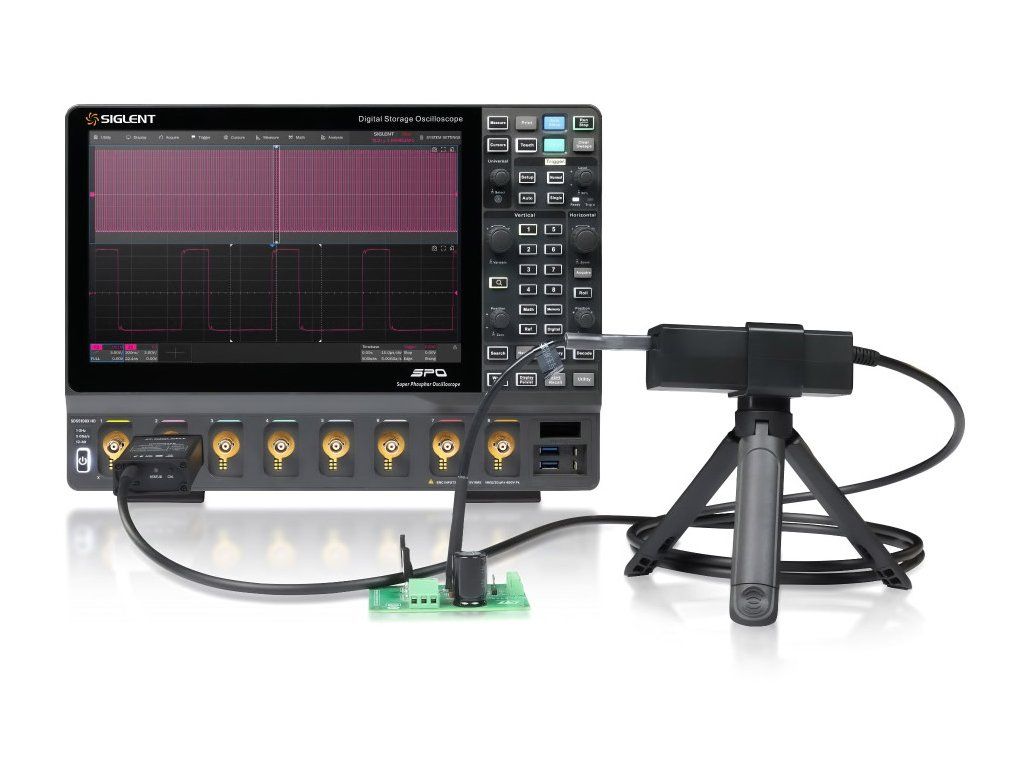

ODP6100B představuje opticky izolovanou diferenciální napěťovou sondu s šířkou pásma do 1 GHz a mimořádně vysokým poměrem potlačení společného signálu (CMRR). U tradičních diferenciálních sond dochází k rychlému poklesu hodnoty CMRR ve vysokofrekvenčním pásmu, což vede k tomu, že přesné měření malých napěťových signálů (např. řídicího napětí při měření MOSFETu) za přítomnosti vysokého rušivého napětí CM se stává extrémně obtížným úkolem.
Parametry a funkce:
- Šířka pásma: 1 GHz
- Doba náběhu: ≤0,4 ns
- Izolační napětí: ±60 kV
- Typický CMRR (s 50násobným atenuátorem): až 160 dB (DC–10 MHz)
- Vyměnitelný bateriový zdroj (výdrž až 8 hodin)
- BNC výstup, délka optického vlákna přibližně 2 m
- Standardní 50X atenuátor v balení (±25 Vpk, 10 MΩ//4 pF)
- Ideální pro plovoucí testy, měření na výkonových MOSFETech, Si/SiC/GaN

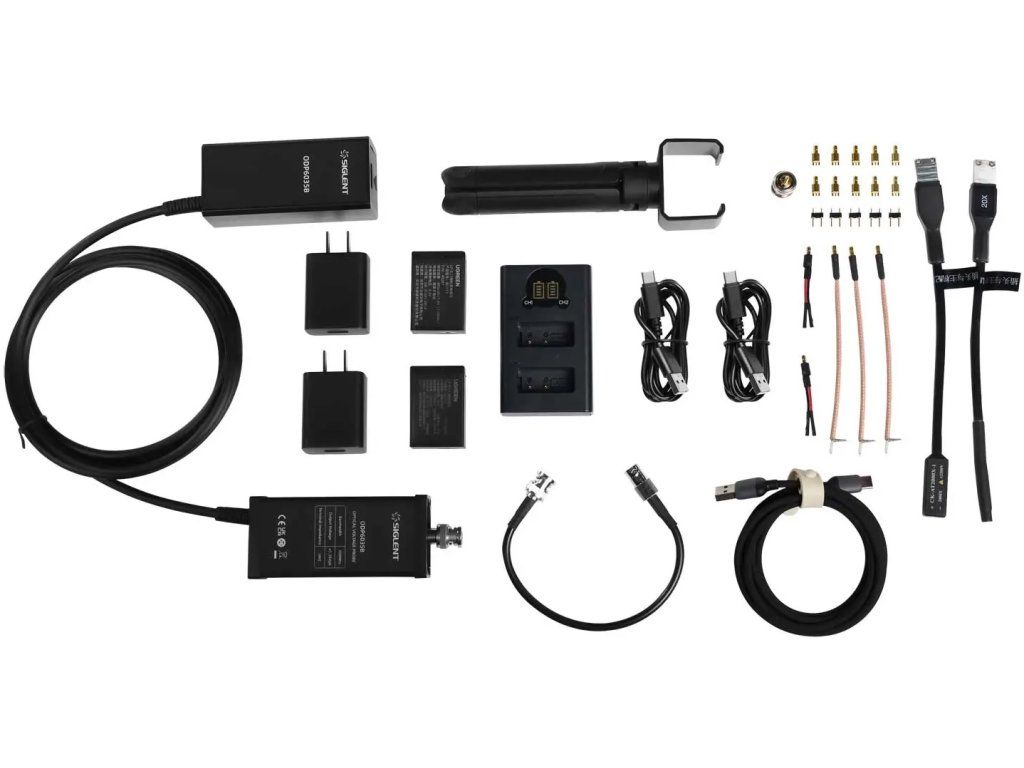

Obsah balení:
- Napěťová sonda ODP6100B
- 50X atenuátor (CK-AT50X-2)
- Napájecí kabely a adaptéry USB
- Připojovací příslušenství a držáky
- Nabíječka a dobíjecí baterie
- Návod k použití a záruční list
Doplňkové parametry
| Kategorie: | Sondy |
|---|---|
| Hmotnost: | 0.4 kg |
